螺旋絞龍葉片該如何焊接？

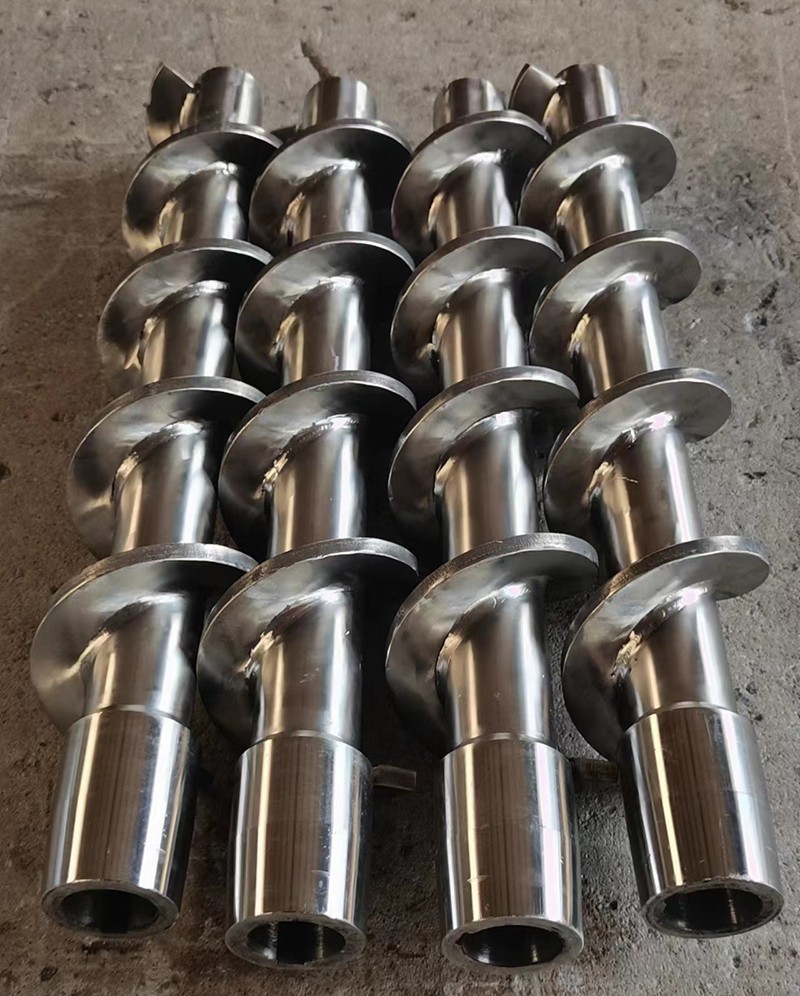

　　螺旋絞龍葉片作為輸送設備中的核心部件，其焊接質量直接影響設備的輸送效率與使用壽命。無論是農業飼料加工、化工原料輸送，還是環保污泥處理領域，掌握螺旋絞龍葉片的焊接技術都是保障設備穩定運行的關鍵。本文將從焊接前準備、工藝選擇、操作要點及質量檢測四大維度，系統解析螺旋絞龍葉片的焊接全流程。

　　??一、焊接前準備：基礎決定成敗

　　1.材料適配性檢查
　　螺旋絞龍葉片的材質通常為碳鋼（如Q235、Q345）或不銹鋼（如304、316L），需根據輸送介質的特性選擇。例如，輸送腐蝕性介質時需選用不銹鋼材質，而普通物料輸送則可采用碳鋼。焊接前需確認材料化學成分與力學性能符合標準，避免因材質不匹配導致焊縫開裂或腐蝕。
　　2.葉片幾何精度校準
　　葉片的螺距、直徑、厚度等參數需嚴格符合設計圖紙要求。使用卡尺、螺旋測微器等工具測量葉片邊緣厚度，確保均勻性；通過樣板或激光檢測設備校驗螺距精度，偏差需控制在±1mm以內。若葉片存在變形，需通過機械矯正或火焰矯正恢復形狀。
　　3.焊接環境控制

　　焊接環境需滿足以下條件：溫度≥5℃，濕度≤80%，風速≤2m/s（戶外作業需搭建防風棚）。對于不銹鋼螺旋絞龍葉片，需在潔凈環境中操作，避免鐵離子污染導致焊縫生銹。同時，需清理焊接區域20mm范圍內的油污、鐵銹等雜質，露出金屬光澤。

　　??二、工藝選擇：方法決定效率與質量

　　1.手工電弧焊（SMAW）
　　適用于碳鋼葉片的現場修復或小批量生產。選用E4303（酸性焊條）或E5015（堿性焊條），前者操作性好但抗裂性較弱，后者需嚴格烘干（350℃保溫1小時）但焊縫強度更高。焊接時采用短弧操作，控制熔池溫度，避免燒穿或未熔合。
　　2.氣體保護焊（GMAW/MIG）
　　碳鋼與不銹鋼葉片的通用焊接方法。碳鋼采用CO?或混合氣體（80%Ar+20%CO?）保護，不銹鋼則需純Ar保護。焊絲直徑根據板厚選擇（1.2mm適用于6-12mm板厚），焊接電流控制在180-250A，電壓22-26V。該方法效率高、變形小，但需注意防風措施。
　　3.埋弧焊（SAW）

　　適用于大直徑螺旋絞龍葉片的批量生產。采用H08MnA焊絲配合HJ431焊劑，焊接電流600-800A，電壓32-36V。該方法熔深大、焊縫質量穩定，但需配備自動送絲機構與導軌，設備成本較高。

　　??三、操作要點：細節決定成敗

　　1.定位與固定
　　將螺旋絞龍葉片平放在專用工裝上，通過夾具固定防止焊接變形。對于螺旋結構，需采用分段焊接法，每段長度控制在300-500mm，焊接完成后冷卻至室溫再焊接下一段。
　　2.焊接順序規劃
　　采用對稱焊接法減少變形：先焊接螺旋絞龍葉片邊緣，再焊接螺旋中間區域；對于多層多道焊，需逐層清理焊渣并檢查焊縫質量。不銹鋼葉片焊接時，需從一端向另一端連續施焊，避免中途停頓導致熱影響區晶粒粗大。
　　3.參數動態調整

　　根據板厚與焊接位置實時調整參數：打底焊時電流減小10%-15%防止燒穿，填充焊時電流恢復正常，蓋面焊時電壓降低2-3V以改善焊縫成型。對于碳鋼葉片，可在焊縫兩側10mm范圍內預熱至100-150℃，減緩冷卻速度防止裂紋。

　　??四、質量檢測：嚴控每一道工序

　　1.外觀檢查
　　焊縫表面應均勻、平滑，無氣孔、夾渣、裂紋等缺陷。使用放大鏡（5-10倍）檢查焊縫與母材過渡區域，確保無咬邊（深度≤0.5mm，長度≤10%焊縫長度）。
　　2.無損檢測
　　碳鋼螺旋絞龍葉片采用磁粉檢測（MT）檢查表面裂紋，不銹鋼葉片采用滲透檢測（PT）。對于關鍵部位，需進行超聲波檢測（UT）或射線檢測（RT），確保焊縫內部無未熔合、未焊透等缺陷。
　　3.力學性能測試
　　按標準切割焊縫試樣，進行拉伸、彎曲、沖擊試驗。碳鋼葉片焊縫抗拉強度需≥母材的90%，不銹鋼葉片需≥母材的85%；彎曲試驗時，焊縫中間彎曲180°后無裂紋。
　　螺旋絞龍葉片的焊接是一項系統性工程，需從材料、工藝、操作到檢測全流程把控。通過科學選擇焊接方法、嚴格遵循操作規范、實施多維度質量檢測，可顯著提升葉片的焊接質量與使用壽命，為輸送設備的穩定運行提供堅實保障。
